問題文

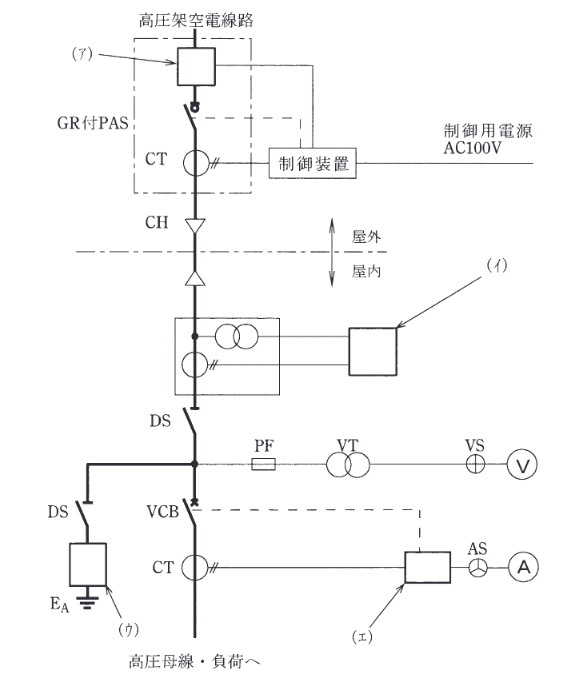

図は、高圧受電設備(受電電力500 [kW]) の単線結線図の一部である。
図の矢印で示す(ア)、(イ)、(ウ)及び(エ)に設置する機器及び計器の名称(略号を含む)の組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
(注：図中の(7)は(ア)、(1)は(イ)と読み替えて対応)
* (ア)：GR付PAS内の検出部または機器全体
* (イ)：VCT(またはVT/CT)からの出力を受ける計器箱
* (ウ)：断路器(DS)を介して接地されている機器（母線接続）
* (エ)：CTからの電流を受け、VCBのトリップコイルへ点線が伸びている機器
図はタップで拡大できます。
選択肢
* (ア)：地絡継電装置付高圧交流負荷開閉器（GR付PAS）には、地絡電流を検出するための零相変流器 **ZCT** が内蔵されています。
* (イ)：需給用計器用変成器（MOFまたはVCT）の二次側に接続され、取引用に使用されるのは **電力量計** (Wh) です。
* (ウ)：高圧母線等に接続され、大地へ接続されている記号は **避雷器** (LA) です（引込口やDSの後に設置）。進相コンデンサであれば直列リアクトル等が描かれ、線間に接続されます。
* (エ)：CTの二次電流を入力とし、遮断器（VCB）を動作させる（点線で連動）のは **過電流継電器** (OCR) です。
