2014年度 電験3種 上期 - 電力 - 問2 2014年度 電力 問2

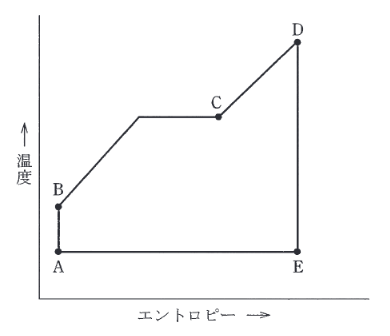

ランキンサイクルのT-s線図に関する問題です。* **選択肢1（誤り）:** \(A \rightarrow B\) は給水ポンプによる加圧過程です。これは**断熱圧縮**であり、「断熱膨張」ではありません。
* 選択肢2（正しい）: \(B \rightarrow C\) はボイラでの加熱（液相→飽和蒸気）で、等圧受熱です。
* 選択肢3（正しい）: \(C \rightarrow D\) は過熱器での加熱（飽和蒸気→過熱蒸気）で、等圧受熱です。
* 選択肢4（正しい）: \(D \rightarrow E\) はタービンでの仕事（膨張）で、断熱膨張です。
* 選択肢5（正しい）: \(E \rightarrow A\) は復水器での冷却（蒸気→液体）で、等圧放熱です。


T-s線図では、横軸のエントロピー変化と縦軸の温度変化から、ポンプ、ボイラ、タービン、復水器の各過程を読み取ります。断熱膨張で温度が下がるタービン過程と、凝縮で熱を捨てる復水器過程を取り違えないことが決め手です。
