2014年度 電験3種 上期 - 電力 - 問15(b) 電験3種 配点 5

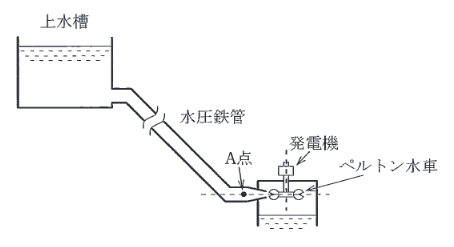

ペルトン水車を1台もつ水力発電所がある。図に示すように、水車の中心線上に位置する鉄管のA点において圧力 [Pa] と流速 [m/s] を測ったところ、それぞれ 3000kPa, 5.3m/s の値を得た。また、このA点の鉄管断面は内径1.2mの円である。次の(a)及び(b)の問に答えよ。 ただし、A点における全水頭H [m] は位置水頭,圧力水頭,速度水頭の総和 \(h+\dfrac{p}{\rho g}+\dfrac{v^{2}}{2g}\) より計算できるが、位置水頭 \(h\) はA点が水車中心線上に位置することから無視できるものとする。また、重力加速度は \(g=9.8~m/s^{2}\)、水の密度は \(\rho=1000~kg/{m}^{3}\) とする。
