2014年度 電験3種 上期 - 機械 - 問18(a) 2014年度 機械 問18(a)

電験3種 配点 5
ログイン不要で試せます
問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

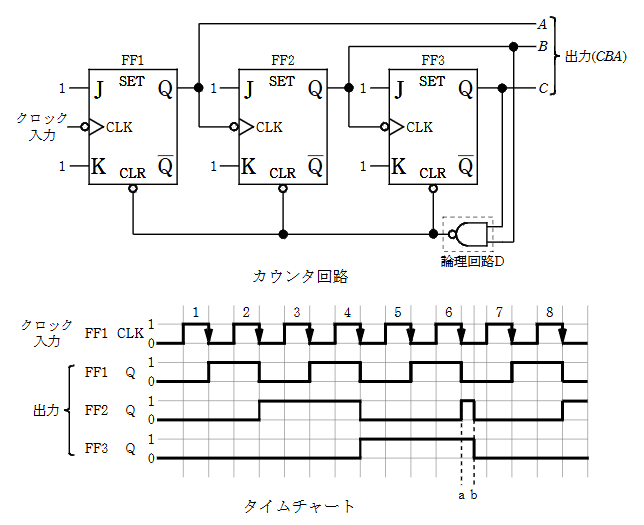

図はJK-フリップフロップ (FF1, FF2, FF3) と論理回路Dを用いた非同期式カウンタ回路とそのタイムチャートである。次の(a)及び(b)の問に答えよ。 カウンタ回路における論理回路Dは、(ア) 回路で、その役割は出力 (CBA) が2進数でカウンタの最大数 (イ) になった後、次のクロック入力の立ち下がりによって出力 (CBA) を2進数で (ウ) にすることである。

2014年度 機械 問18(a)の問題図
図はタップで拡大できます。
選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説
(ア)
(イ)
(ウ)
  • (1)
    (ア)
    NOR
    (イ)
    101
    (ウ)
    000
  • (2)
    (ア)
    NOR
    (イ)
    110
    (ウ)
    111
  • (3)
    (ア)
    NAND
    (イ)
    110
    (ウ)
    111
  • (4)
    (ア)
    NAND
    (イ)
    110
    (ウ)
    000
  • (5)
    (ア)
    NAND
    (イ)
    101
    (ウ)
    000
選択肢を選ぶ
