問題文
次の文章は、ある強磁性体の初期磁化特性について述べたものである。

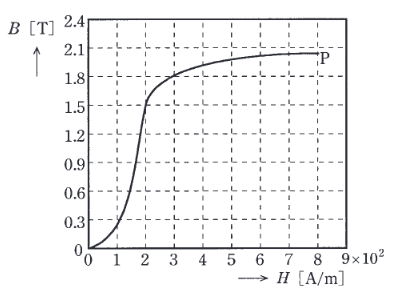

磁界の向きに強く磁化され、比透磁率が1よりも非常に（ア）物質を強磁性体という。まだ磁化されていない強磁性体に磁界 \( H \) [A/m] を加えて磁化していくと、磁束密度 \( B \) [T] は図のように変化する。よって、透磁率 \( \mu \) [H/m] \( (= \dfrac{B}{H}) \) も磁界の強さによって変化する。図から、この強磁性体の透磁率 \( \mu \) の最大値はおよそ \( \mu_{max} = \)（イ）H/mであることが分かる。このとき、強磁性体の比透磁率はほぼ \( \mu_{r} = \)（ウ）である。点P以降は磁界に対する磁束密度の増加が次第に緩くなり、磁束密度はほぼ一定の値となる。この現象を（エ）という。
ただし、真空の透磁率を \( \mu_{0}=4\pi\times10^{-7} \) [H/m] とする。
図はタップで拡大できます。
選択肢
* **（ア）** 強磁性体は比透磁率が1よりも非常に「大きい」物質です。
* **（イ）** 透磁率 \( \mu = B/H \) が最大になるのは、原点から引いた接線の傾きが最大の箇所です。グラフより、おおよそ \( H=200 \) [A/m] のとき \( B=1.5 \) [T] 付近で最大となります。
\( \mu = \dfrac{1.5}{200} = 0.0075 = 7.5 \times 10^{-3} \) [H/m]。
* **（ウ）** 比透磁率 \( \mu_r = \dfrac{\mu}{\mu_0} \) です。
\( \mu_r = \dfrac{7.5 \times 10^{-3}}{4\pi \times 10^{-7}} = \dfrac{7.5}{12.56} \times 10^{4} \approx 0.6 \times 10^{4} = 6.0 \times 10^{3} \)。
* **（エ）** 磁束密度が増加しなくなる現象を「磁気飽和」といいます。
