問題文

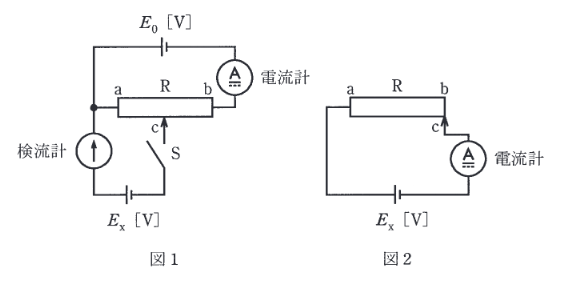

図のように、a-b間の長さが15cm、最大値が30Ωのすべり抵抗器 \( R \)、電流計、検流計、電池 \( E_0 \) [V]、電池 \( E_x \) [V] が接続された回路がある。この回路において次のような実験を行った。
**実験I**: 図1でスイッチSを開いたとき、電流計は200mAを示した。
**実験II**: 図1でスイッチSを閉じ、すべり抵抗器 \( R \) の端子cをbの方向へ移動させて行き、検流計が零を指したとき移動を停止した。このとき、a-c間の距離は4.5cmであった。
**実験III**: 図2に配線を変更したら、電流計の値は50mAであった。
次の(a)及び(b)の問に答えよ。
ただし、各計測器の内部抵抗及び接触抵抗は無視できるものとし、また、すべり抵抗器 \( R \) の長さ [cm] と抵抗値 [\( \Omega \)] とは比例するものであるとする。
電池 \(E_x \) の内部抵抗の値 [\(\Omega \)] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
