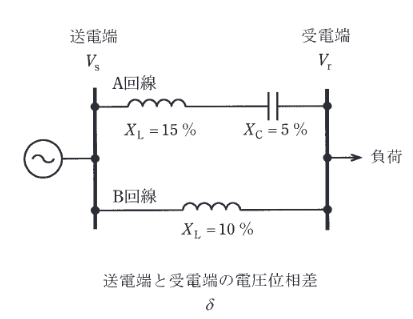

図に示すように、線路インピーダンスが異なるA, B回線で構成される 154 kV 系統があったとする。A回線側にリアクタンス5%の直列コンデンサが設置されているとき、次の(a)及び(b)の問に答えよ。なお、系統の基準容量は、10 MV・Aとする。 A回線: \(X_L = 15\%\), \(X_C = 5\%\) B回線: \(X_L = 10\%\) 送電端と受電端の電圧位相差 \(\delta\) が30度であるとき、この系統での送電電力 \(P\) の値[MW]として、最も近いものを次の(1)~(5)のうちから一つ選べ。 ただし、送電端電圧 \(V_s\), 受電端電圧 \(V_r\) は、それぞれ 154 kV とする。
