2009年度電験3種上期 - 電力 - 問12 2009年度電力問12

電験3種配点 5

ログイン不要で試せます

問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

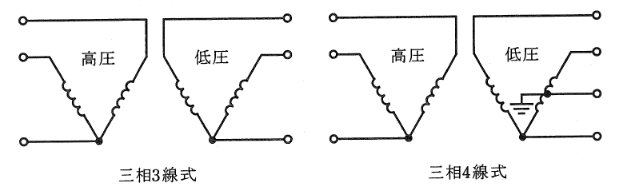

配電で使われる変圧器に関する記述として、誤っているのは次のうちどれか。下図を参考にして答えよ。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

(1)

柱上に設置される変圧器の容量は、50〔kV・A〕以下の比較的小型のものが多い。
(2)

柱上に設置される三相3線式の変圧器は、一般的に同一容量の単相変圧器のV結線を採用しており、出力は\(\triangle\)結線の \(\dfrac{1}{\sqrt{3}}\) 倍となる。また、V結線変圧器の利用率は \(\dfrac{\sqrt{3}}{2}\) となる。
(3)

三相4線式(V結線)の変圧器容量の選定は、単相と三相の負荷割合やその負荷曲線及び電力損失を考慮して決定するので、同一容量の単相変圧器を組み合わせることが多い。
(4)

配電線路の運用状況や設備実態を把握するため、変圧器二次側の電圧、電流及び接地抵抗の測定を実施している。
(5)

地上設置形の変圧器は、開閉器,保護装置を内蔵し金属製のケースに納めたもので、地中配電線供給エリアで使用される。
