問題文
（選択問題）

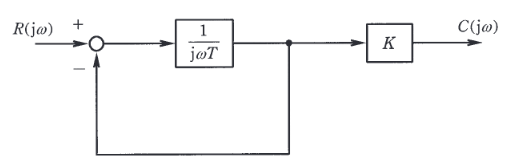

図に示すように、フィードバック接続を含んだブロック線図がある。このブロック線図において、 \( T=0.2 \), \( K=10 \) としたとき、次の(a)及び(b)の問に答えよ。
ただし、 \( \omega \) は角周波数 [rad/s]を表す。
入力を \( R(j\omega) \), 出力を \( C(j\omega) \) とする全体の周波数伝達関数 \( W(j\omega) \) として、正しいものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
(1)
\( \dfrac{10}{1+j0.2\omega} \)
-
(2)
\( \dfrac{1}{1+j5\omega} \)
-
(3)
\( \dfrac{10}{1+j5\omega} \)
-
(4)
\( \dfrac{50\omega}{1+j5\omega} \)
-
(5)
\( \dfrac{j2\omega}{1+j0.2\omega} \)
