問題文
（選択問題）

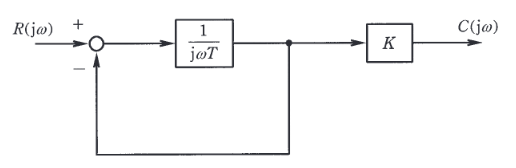

図に示すように、フィードバック接続を含んだブロック線図がある。このブロック線図において、 \( T=0.2 \), \( K=10 \) としたとき、次の(a)及び(b)の問に答えよ。
ただし、 \( \omega \) は角周波数 [rad/s]を表す。
ボード線図のゲイン特性として、正しいものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-

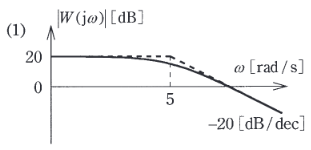

(1)
図(1) (低周波ゲイン20dB, 折れ点 5 rad/s)
-

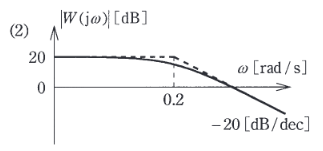

(2)
図(2) (低周波ゲイン0dB, 折れ点 5 rad/s)
-

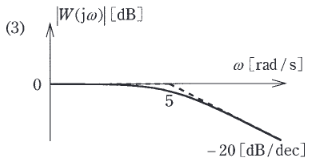

(3)
図(3) (低周波ゲイン0dB, 折れ点 0.2 rad/s)
-

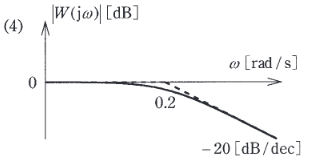

(4)
図(4) (低周波ゲイン0dB, 折れ点 0.2 rad/s)
-

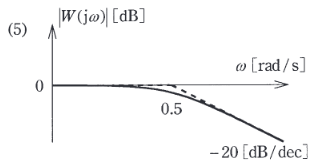

(5)
図(5) (低周波ゲイン0dB, 折れ点 0.5 rad/s)
