2016年度 電験3種 上期 - 電力 - 問15(b) 電験3種 配点 5

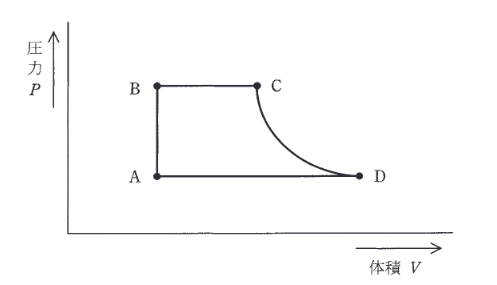

図は、あるランキンサイクルによる汽力発電所のP-V線図である。この発電所が、A点の比エンタルピー 140 kJ/kg, B点の比エンタルピー 150kJ/kg, C点の比エンタルピー 3380 kJ/kg, D点の比エンタルピー 2560kJ/kg, 蒸気タービンの使用蒸気量 100t/h, 蒸気タービン出力 18MWで運転しているとき、次の(a)及び(b)の問に答えよ。 この発電所の送電端電力16MW, 所内比率5%のとき、発電機効率の値 [%]として、最も近いものを次の(1)～(5)のうちから一つ選べ。

• (1)

  84.7
• (2)

  88.6
• (3)

  88.9
• (4)

  89.2
• (5)

  93.6
