問題文

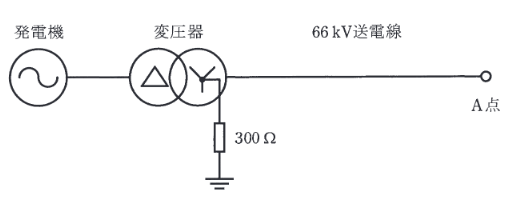

図に示すように、発電機、変圧器と公称電圧66kVで運転される送電線からなる系統があるとき、次の(a)及び(b)の問に答えよ。ただし、中性点接地抵抗は図の変圧器のみに設置され、その値は \( 300 \, \Omega \) とする。
A点で \( 100 \, \Omega \) の抵抗を介して一線地絡事故が発生した。このときの地絡電流の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし、発電機、発電機と変圧器間、変圧器及び送電線のインピーダンスは無視するものとする。
図はタップで拡大できます。
選択肢
