問題文

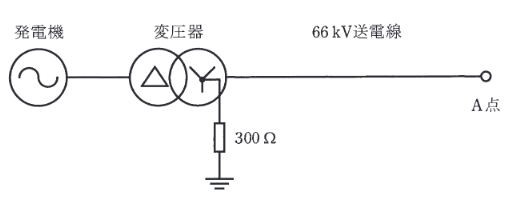

図に示すように、発電機、変圧器と公称電圧66kVで運転される送電線からなる系統があるとき、次の(a)及び(b)の問に答えよ。ただし、中性点接地抵抗は図の変圧器のみに設置され、その値は \( 300 \, \Omega \) とする。
A点で三相短絡事故が発生した。このときの三相短絡電流の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
ただし、発電機の容量は \( 10\,000 \text{ kV}\cdot\text{A} \)、出力電圧 \( 6.6 \text{ kV} \)、三相短絡時のリアクタンスは自己容量ベースで \( 25\% \)、変圧器容量は \( 10\,000 \text{ kV}\cdot\text{A} \)、変圧比は \( 6.6 \text{ kV}/66 \text{ kV} \)、リアクタンスは自己容量ベースで \( 10\% \)、\( 66 \text{ kV} \) 送電線のリアクタンスは、\( 10\,000 \text{ kV}\cdot\text{A} \) ベースで \( 5\% \) とする。なお、発電機と変圧器間のインピーダンスは無視する。また、発電機、変圧器及び送電線の抵抗は無視するものとする。
図はタップで拡大できます。
選択肢
