問題文

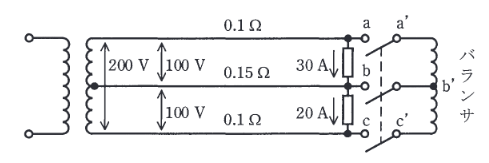

図のような、線路抵抗をもった100/200V単相3線式配電線路に、力率が100%で電流がそれぞれ30A及び20Aの二つの負荷が接続されている。この配電線路にバランサを接続した場合について、次の(a)及び(b)の問に答えよ。
ただし、バランサの接続前後で負荷電流は変化しないものとし、線路抵抗以外のインピーダンスは無視するものとする。
図の諸元：
* 上下の外線抵抗: \( 0.1 \, \Omega \)
* 中性線抵抗: \( 0.15 \, \Omega \)
* 上側負荷電流: 30 A (a-b間)
* 下側負荷電流: 20 A (b-c間)
* バランサは負荷端(a,b,c)に接続される(a',b',c')。
バランサ接続後 a'-b' 間に流れる電流の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
