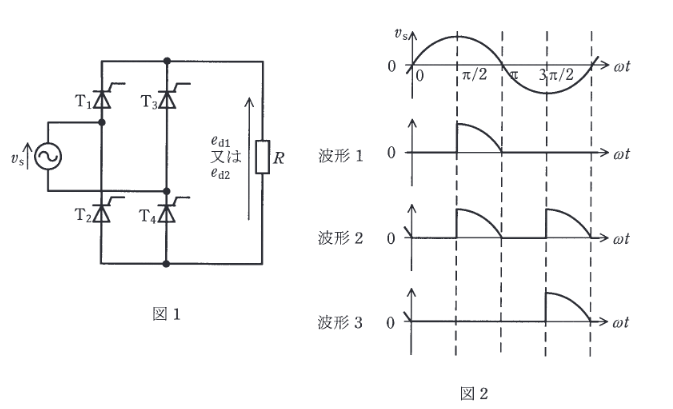

純抵抗を負荷とした単相サイリスタ全波整流回路の動作について、次の(a)及び(b)の問に答えよ。 図1に単相サイリスタ全波整流回路を示す。サイリスタ \(T_{1}\sim T_{4}\) に制御遅れ角 \(\alpha=\pi/2\) [rad] でゲート信号を与えて運転しようとしている。\(T_{2}\) 及び \(T_{3}\) のゲート信号は正しく与えられたが、\(T_{1}\) 及び \(T_{4}\) のゲート信号が全く与えられなかった場合の出力電圧波形を \(e_{d1}\) とし、正しく \(T_{1}\sim T_{4}\) にゲート信号が与えられた場合の出力電圧波形を \(e_{d2}\) とする。図2の波形1～波形3から、\(e_{d1}\) 及び \(e_{d2}\) の組合せとして正しいものを次の(1)～(5)のうちから一つ選べ。
