2016年度 電験3種 上期 - 機械 - 問16(b) 2016年度 機械 問16(b)

問題文

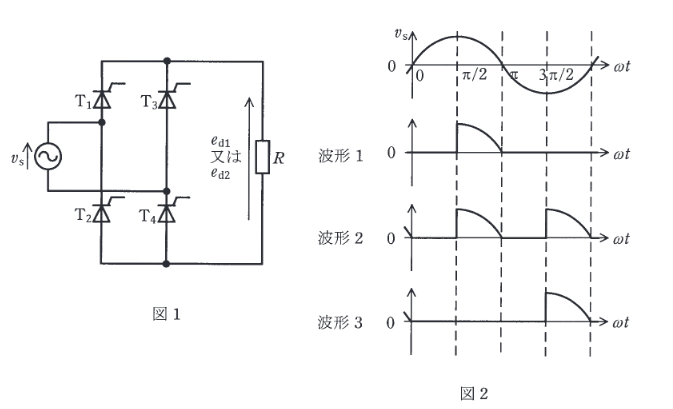

純抵抗を負荷とした単相サイリスタ全波整流回路の動作について、次の(a)及び(b)の問に答えよ。 単相交流電源電圧 \(v_{s}\) の実効値を \(V\) [V]とする。ゲート信号が正しく与えられた場合の出力電圧波形について、制御遅れ角 \(\alpha\) [rad] と出力電圧の平均值 \(E_{d}\) [V] との関係を表す式として、正しいものに最も近いものを次の(1)～(5)のうちから一つ選べ。

選択肢

選択して採点します。

1 選ぶ 2 採点 3 解説

• (1)

  \(E_{d}=0.45V\dfrac{1+\cos \alpha}{2}\)
• (2)

  \(E_{d}=0.9V\dfrac{1+\cos \alpha}{2}\)
• (3)

  \(E_{d}=V\dfrac{1+\cos \alpha}{2}\)
• (4)

  \(E_{d}=0.45V\cos \alpha\)
• (5)

  \(E_{d}=0.9V\cos \alpha\)

選択肢を選ぶ

選択だけではまだ採点されません。

選んで採点
