問題文
次の論理回路について、(a) 及び (b)の問に答えよ。

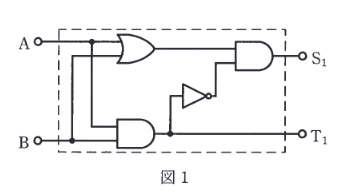

図1に示す論理回路の真理値表として、正しいものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
(1)
A=0,B=0,S=0,T=0; A=0,B=1,S=1,T=0; A=1,B=0,S=1,T=0; A=1,B=1,S=0,T=1
-
-
-
-
図1は半加算器（Half Adder）回路である。\(S_1\) は A XOR B、\(T_1\) は A AND B の出力となる。これに対応する真理値表は(4)である。
