2016年度 電験3種 上期 - 機械 - 問18(b) 電験3種 配点 5

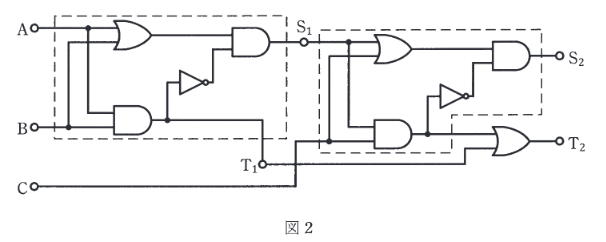

次の論理回路について、(a) 及び (b)の問に答えよ。 図1に示す論理回路を2組用いて図2に示すように接続して構成したとき、A, B及びCの入力に対する出力 \(S_2\) 及び \(T_2\) の記述として、正しいものを次の(1)～(5)のうちから一つ選べ。

• (1)

  \(A=0, B=0, C=0\) を入力したときの出力は、\(S_{2}=0, T_{2}=1\) である。
• (2)

  \(A=0, B=0, C=1\) を入力したときの出力は、\(S_{2}=0, T_{2}=1\) である。
• (3)

  \(A=0, B=1, C=0\) を入力したときの出力は、\(S_{2}=1, T_{2}=0\) である。
• (4)

  \(A=1, B=0, C=1\) を入力したときの出力は、\(S_{2}=1, T_{2}=0\) である。
• (5)

  \(A=1, B=1, C=0\) を入力したときの出力は、\(S_{2}=1, T_{2}=1\) である。
