問題文
「電気設備技術基準の解釈」に基づいて、使用電圧6600V,周波数50Hzの電路に接続する高圧ケーブルの交流絶縁耐力試験を実施する。次の(a)及び(b)の問に答えよ。

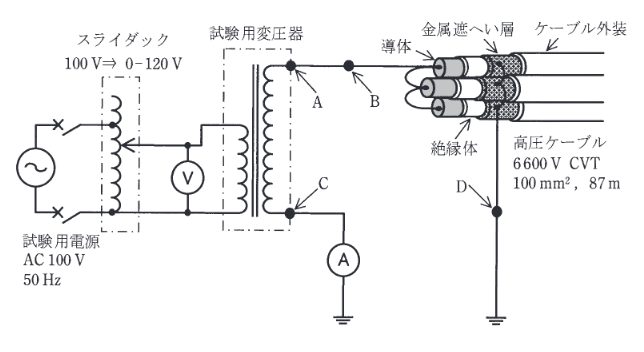

ただし、試験回路は図のとおりとする。高圧ケーブルは3線一括で試験電圧を印加するものとし、各試験機器の損失は無視する。また、被試験体の高圧ケーブルと試験用変圧器の仕様は次のとおりとする。
【高圧ケーブルの仕様】
ケーブルの種類: 6600Vトリプレックス形架橋ポリエチレン絶縁ビニルシースケーブル(CVT)
公称断面積: \(100~mm^{2}\) ケーブルのこう長: 87 m
1線の対地静電容量: \(0.45~\mu F/km\)
【試験用変圧器の仕様】
定格入力電圧: AC0-120V,定格出力電圧:AC 0-12 000 V
入力電源周波数:50Hz
この交流絶縁耐力試験に必要な皮相電力(以下、試験容量という。)の値 [kV・A]として、最も近いものを次の(1)～(5)のうちから一つ選べ。
