問題文

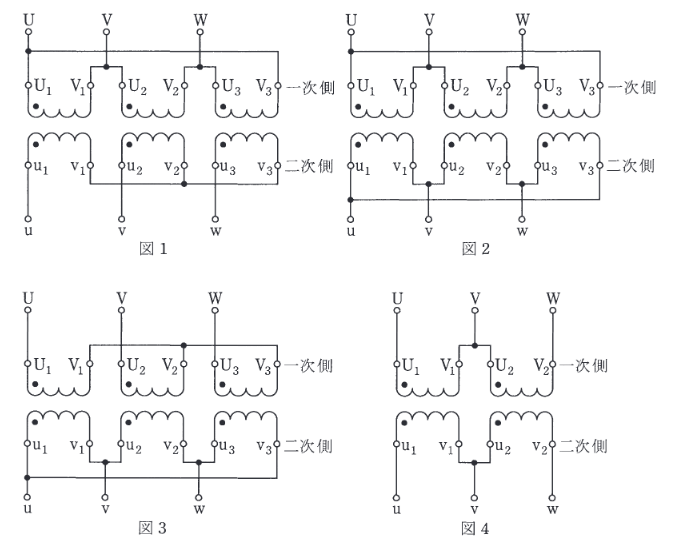

図1~3は、同じ定格の単相変圧器3台を用いた三相の変圧器であり、図4は、同じ定格の単相変圧器2台を用いたV結線三相変圧器である。各図の一次側電圧に対する二次側電圧の位相変位(角変位)の値 [rad]の組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。
ただし、各図において一次電圧の相順はU, V, Wとする。
図はタップで拡大できます。
選択肢
-
(1)
図1：進み \( \dfrac{\pi}{6} \)／図2：0／図3：遅れ \( \dfrac{\pi}{6} \)／図4：0
-
(2)
図1：遅れ \( \dfrac{\pi}{6} \)／図2：0／図3：進み \( \dfrac{\pi}{6} \)／図4：進み \( \dfrac{\pi}{6} \)
-
(3)
図1：遅れ \( \dfrac{\pi}{6} \)／図2：0／図3：進み \( \dfrac{\pi}{6} \)／図4：0
-
(4)
図1：進み \( \dfrac{\pi}{6} \)／図2：進み \( \dfrac{\pi}{6} \)／図3：遅れ \( \dfrac{\pi}{6} \)／図4：遅れ \( \dfrac{\pi}{6} \)
-
(5)
図1：遅れ \( \dfrac{\pi}{6} \)／図2：進み \( \dfrac{\pi}{6} \)／図3：進み \( \dfrac{\pi}{6} \)／図4：進み \( \dfrac{\pi}{6} \)
角変位が出るのは \(\Delta\)-Y と Y-\(\Delta\) 結線で，\(\Delta\)-Y は二次側が一次側より \( \dfrac{\pi}{6} \) 進み，Y-\(\Delta\) は \( \dfrac{\pi}{6} \) 遅れとなる。
図2（\(\Delta\)-\(\Delta\)）と図4（V結線同士）は結線方式が同種なので角変位は 0。以上より(1)。
