問題文

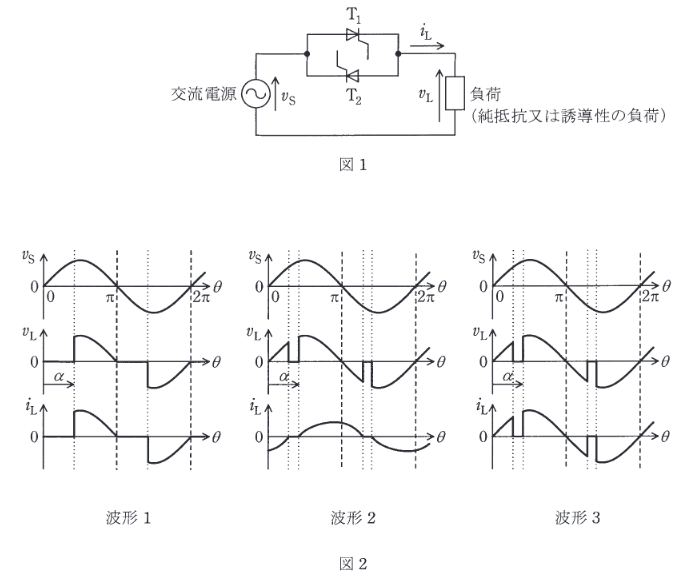

図1に示す単相交流電力調整回路が制御遅れ角 [rad] で運転しているときの動作を考える。
正弦波の交流電源電圧は \(v_{S}\), 負荷は純抵抗負荷又は誘導性負荷であり、負荷電圧を\(v_{L},\) 負荷電流を \(i_{L}\) とする。次の(a)及び(b)の問に答えよ。
図2の波形1~3のうち、純抵抗負荷の場合と誘導性負荷の場合とで発生する波形の組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
純抵抗負荷では電圧と電流が同位相で，サイリスタ点弧後は \(\pi\) で自然消弧し，波形は切り欠き正弦の「波形1」。誘導性負荷では電流が遅れ，蓄積エネルギーで \(\pi\) を越えて流れ続けるため「波形2」。よって(1)。
