2017年度 電験3種 上期 - 法規 - 問13(b) 電験3種 配点 5

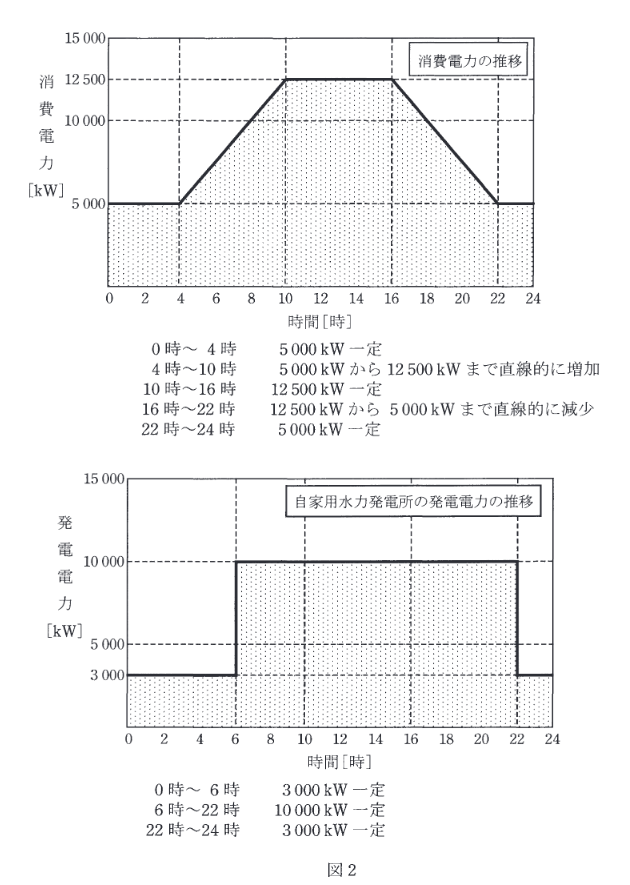

自家用水力発電所をもつ工場があり、電力系統と常時系統連系している。 ここでは、自家用水力発電所の発電電力は工場内において消費させ、同電力が工場の消費電力よりも大きくなり余剰が発生した場合、その余剰分は電力系統に逆潮流（送電）させる運用をしている。 この工場のある日（0時～24時）の消費電力と自家用水力発電所の発電電力はそれぞれ図1及び図2のように推移した。次の(a)及び(b)の問に答えよ。 なお、自家用水力発電所の所内電力は無視できるものとする。 （図1：消費電力） 0-4時: 5000kW 4-10時: 5000から12500kWへ直線増加 10-16時: 12500kW 16-22時: 12500から5000kWへ直線減少 22-24時: 5000kW （図2：発電電力） 0-6時: 3000kW 6-22時: 10000kW 22-24時: 3000kW この日、自家用水力発電所で発電した電力量のうち、工場内で消費された電力量の比率 [%]として、最も近いものを次の1～5のうちから一つ選べ。

• (1)

  18.3
• (2)

  32.5
• (3)

  81.7
• (4)

  87.6
• (5)

  93.2
