2018年度 電験3種 上期 - 理論 - 問13 2018年度 理論 問13

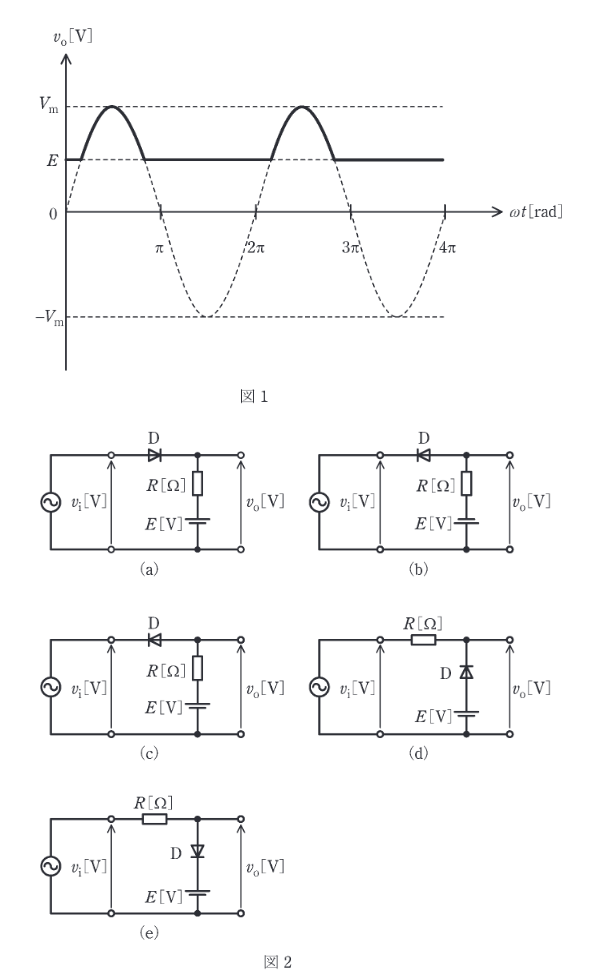

図1は、ダイオードD、抵抗値 \(R\) [\(\Omega\)] の抵抗器、及び電圧 \(E\) [V] の直流電源からなるクリッパ回路に、正弦波電圧 \(v_{i}=V_{m}\sin\omega t\) [V] (ただし、\(V_{m}>E>0\)) を入力したときの出力電圧 \(v_{o}\) [V] の波形である。図2(a)～(e) のうち図1の出力波形が得られる回路として、正しいものの組合せを次の(1)～(5)のうちから一つ選べ。 ただし、\(\omega\) [rad/s] は角周波数、\(t\) [s] は時間を表す。また、順電流が流れているときのダイオードの端子間電圧は 0 V とし、逆電圧が与えられているときのダイオードに流れる電流は 0 A とする。
