問題文
（選択問題）

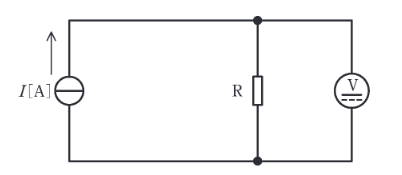

内部抵抗が 15 k\(\Omega\) の 150 V 測定端子と内部抵抗が 10 k\(\Omega\) の 100 V 測定端子をもつ永久磁石可動コイル形直流電圧計がある。この直流電圧計を使用して、図のように、電流 \(I\) [A] の定電流源で電流を流して抵抗 \(R\) の両端の電圧を測定した。
測定I: 150 V の測定端子で測定したところ、直流電圧計の指示値は 101.0 V であった。
測定II: 100 V の測定端子で測定したところ、直流電圧計の指示値は 99.00 V であった。
次の(a)及び(b)の問に答えよ。
ただし、測定に用いた機器の指示値に誤差はないものとする。
電流 \(I\) の値 [A] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
求めた \(R\) を元の式に代入して \(I\) を求めると、約 0.17 A となる。
