2018年度 電験3種 上期 - 機械 - 問11 電験3種 配点 5

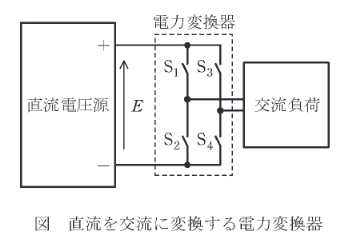

次の文章は、直流を交流に変換する電力変換器に関する記述である。 図は、直流電圧源から単相の交流負荷に電力を供給する (ア) の動作の概念を示したものであり、 (ア) は四つのスイッチ\(S_1 \sim S_4\)から構成される。スイッチ \(S_1 \sim S_4\) を実現する半導体バルブデバイスは、それぞれ (イ) 機能をもつデバイス (例えばIGBT)と、それと逆並列に接続した (ウ) とからなる。 この電力変換器は、出力の交流電圧と交流周波数とを変化させて運転することができる。交流電圧を変化させる方法は主に二つあり、一つは、直流電圧源の電圧\(E\)を変化させて、交流電圧波形の (エ) を変化させる方法である。もう一つは、直流電圧源の電圧\(E\)は一定にして、基本波1周期の間に多数のスイッチングを行い、その多数のパルス幅を変化させて全体で基本波1周期の電圧波形を作り出す (オ) と呼ばれる方法である。 上記の記述中の空白箇所(ア)、(イ)、(ウ)、(エ)及び(オ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
