2018年度 電験3種 上期 - 機械 - 問18(a) 電験3種 配点 5

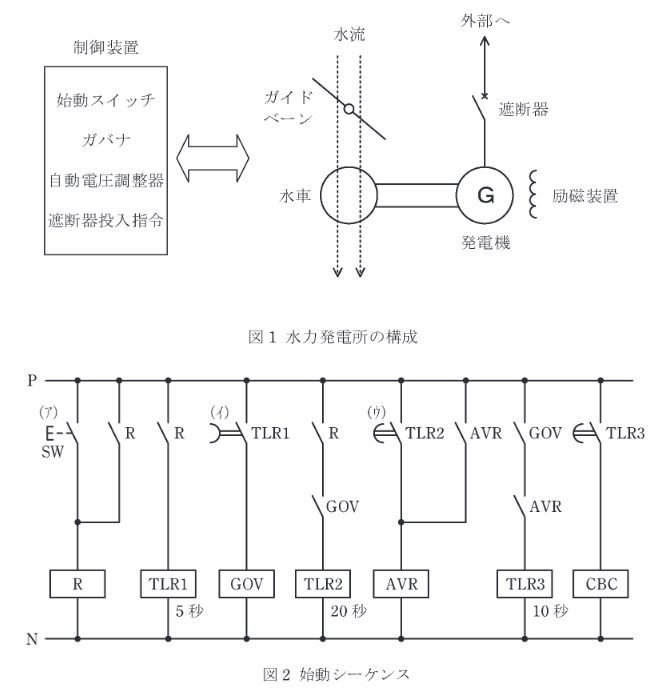

一般的な水力発電所の概略構成を図1に、発電機始動から遮断器投入までの順序だけを考慮したシーケンスを図2に示す。図2において、SWは始動スイッチ、GOV はガバナ動作、AVR は自動電圧調整器動作、CBCは遮断器投入指令である。 GOV がオンの状態では、ガイドベーンの操作によって水車の回転速度が所定の時間内に所定の値に自動的に調整される。AVRがオンの状態では、励磁装置の動作によって発電機の出力電圧が所定の時間内に所定の値に自動的に調整される。水車の回転速度及び発電機の出力電圧が所定の値になると、自動的に外部との同期がとれるものとする。 この始動シーケンスについて、次の(a)及び(b)の問に答えよ。なお、シーケンス記号はJIS C0617-7(電気用図記号-第7部:開閉装置,制御装置及び保護装置)に従っている。 図2の(ア)～(ウ)に示したシンボルの器具名称の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
