問題文

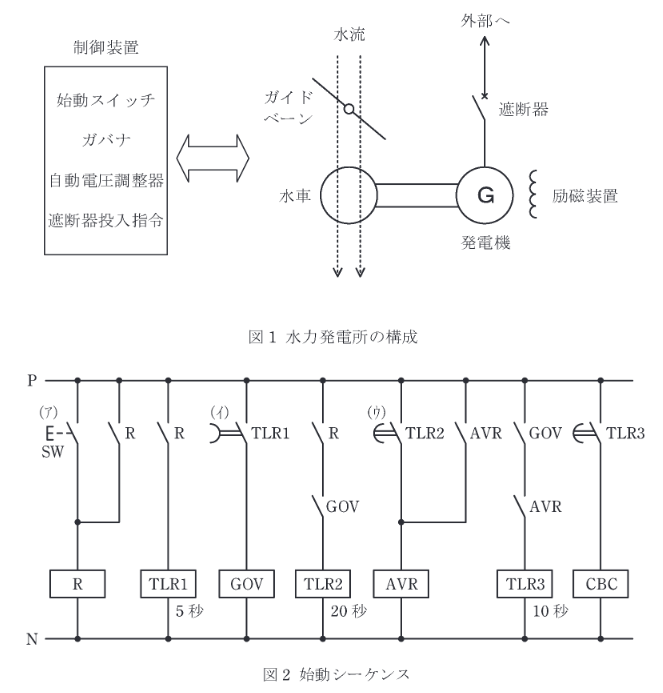

一般的な水力発電所の概略構成を図1に、発電機始動から遮断器投入までの順序だけを考慮したシーケンスを図2に示す。図2において、SWは始動スイッチ、GOV はガバナ動作、AVR は自動電圧調整器動作、CBCは遮断器投入指令である。
GOV がオンの状態では、ガイドベーンの操作によって水車の回転速度が所定の時間内に所定の値に自動的に調整される。AVRがオンの状態では、励磁装置の動作によって発電機の出力電圧が所定の時間内に所定の値に自動的に調整される。水車の回転速度及び発電機の出力電圧が所定の値になると、自動的に外部との同期がとれるものとする。
この始動シーケンスについて、次の(a)及び(b)の問に答えよ。なお、シーケンス記号はJIS C0617-7(電気用図記号-第7部:開閉装置,制御装置及び保護装置)に従っている。
始動スイッチをオンさせてから遮断器の投入指令までの時間の値[秒]として、最も近いものを次の(1)～(5)のうちから一つ選べ。なお、リレーの動作遅れはないものとする。
図はタップで拡大できます。
選択肢
シーケンスの動作を追う。
1. 始動スイッチSW ON → リレーR動作（自己保持）、GOV動作開始（水車回転上昇）。
2. 同時にTLR2（20秒タイマ）への回路が閉じる（GOV動作と並行）。
3. 20秒後、TLR2の限時動作接点(ウ)が閉じ、AVRが動作開始（電圧確立）。
4. AVRの動作によりTLR3（10秒タイマ）が励磁される。
5. 10秒後、TLR3の接点が閉じ、CBC（遮断器投入）となる。
合計時間は、\(20 + 10 = 30\) 秒となる。
