2018年度 電験3種 上期 - 法規 - 問5 電験3種 配点 5

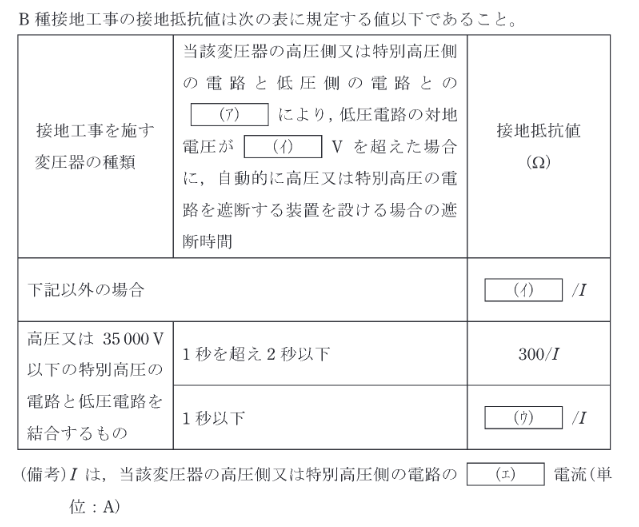

次の文章は、「電気設備技術基準の解釈」に基づく接地工事の種類及び施工方法に関する記述である。 B種接地工事の接地抵抗値は次の表に規定する値以下であること。 | 接地工事を施す変圧器の種類 | 接地抵抗値 [Ω] | | :--- | :--- | | 当該変圧器の高圧側又は特別高圧側の電路と低圧側の電路との (ア) により、低圧電路の対地電圧が (イ) V を超えた場合に、自動的に高圧又は特別高圧の電路を遮断する装置を設ける場合の遮断時間 | | | 1秒を超え2秒以下 | \(\dfrac{300}{I}\) | | 1秒以下 | \(\dfrac{(\text{ウ})}{I}\) | | 上記以外の場合 | \(\dfrac{(\text{イ})}{I}\) | 【備考】Iは、当該変圧器の高圧側又は特別高圧側の電路の (エ) 電流（単位：A） 上記の記述中の空白箇所(ア), (イ), (ウ)及び(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
