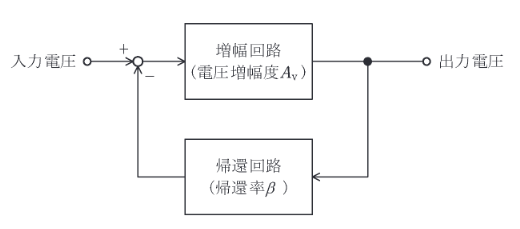

2019年度 電験3種 上期 - 理論 - 問13 2019年度 理論 問13

1. 誤り。負帰還をかけると、利得・帯域幅積が一定であるため、利得が下がる分、帯域幅は広くなる。
2. 誤り。負帰還には、利得の変動を抑制し安定化させる効果がある。
3. 誤り。負帰還は、内部で発生する歪みや雑音を低減する効果がある。
4. 誤り。全体の利得 \(A_f = \dfrac{A}{1+A\beta}\) において、ループ利得 \(A\beta \gg 1\)（1より十分大きい）のときに、\(A_f \approx \dfrac{1}{\beta}\) と近似できる。\(A\beta\) が小さいときは近似できない（\(A\)に近い値となる）。
5. 正しい。負帰還をかけると、全体の利得は \(A_f = \dfrac{A}{1+A\beta}\) となり、分母が1より大きくなるため、元の利得 \(A\) よりも低下する。
