2019年度 電験3種 上期 - 理論 - 問17(a) 電験3種 配点 5

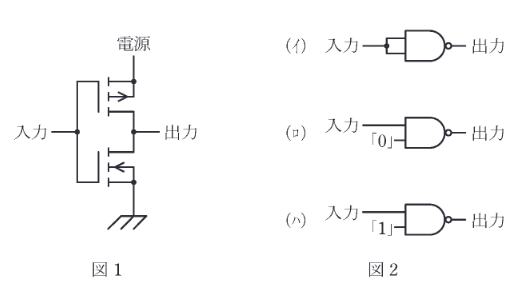

NAND ICを用いたパルス回路について、次の(a)及び(b)の問に答えよ。ただし、高電位を「1」、低電位を「0」と表すことにする。 pチャネル及びnチャネル MOSFETを用いて構成された図1の回路と真理値表が同一となるものを、図2のNAND 回路の接続(イ)、(ロ)、(ハ)から選び、全て列挙したものを次の(1)〜(5)のうちから一つ選べ。

• (1)

  (イ)
• (2)

  (ロ)
• (3)

  (ハ)
• (4)

  ::
• (5)

  ::
