2019年度 電験3種 上期 - 機械 - 問10 電験3種 配点 5

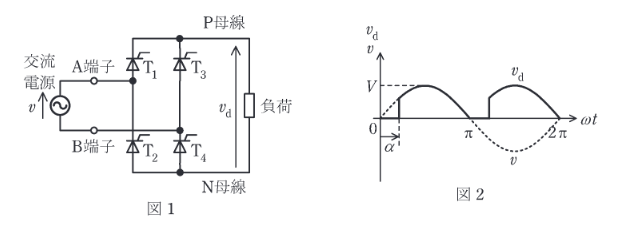

次の文章は、単相サイリスタ整流回路に関する記述である。 図1には純抵抗負荷に接続された単相サイリスタ整流回路を示し、\( T_1 \sim T_4 \) のサイリスタはオン電圧降下を無視できるものとする。また、図1中の矢印の方向を正とした交流電源の電圧 \( v = V \sin \omega t \, [\text{V}] \) 及び直流側電圧 \( v_d \) の波形をそれぞれ破線及び実線で図2に示す。 図2に示した交流電圧の位相において、\( \pi < \omega t < 2\pi \) の位相で同時にオン信号を与えるサイリスタは \(\boxed{\text{(ア)}}\) である。 交流電圧1サイクルの中で、例えばサイリスタ \( T_1 \) から \( T_2 \)（※注：文脈より適切なペアへの転流を指す）へ導通するサイリスタが換わる動作を考える。\( T_1 \) がオンしている状態から位相 \(\pi\) で電流が零になると、\( T_1 \) はオフ状態となる。その後、制御遅れ角 \(\alpha\) を経て \(\boxed{\text{(ア)}}\) のサイリスタにオン信号を与えると、電流がそちらに流れる。このとき既に電流が零になった（オフした）サイリスタには、交流電圧が \(\boxed{\text{(イ)}}\) として印加される。すなわち、\(\boxed{\text{(ウ)}}\) であるサイリスタは、極性が変わる交流電圧を利用してターンオフすることができる。 次に交流電圧と直流側電圧の関係について考える。サイリスタ \( T_2 \) と \( T_3 \) がオンしている期間は交流電源の \(\boxed{\text{(エ)}}\) と直流回路のN母線が同じ電位になるので、このときの直流側電圧 \( v_d \) は \(\boxed{\text{(オ)}}\) と等しくなる。 上記の記述中の空白箇所(ア)、(イ)、(ウ)、(エ)及び(オ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
