2019年度 電験3種 上期 - 法規 - 問11(b) 電験3種 配点 5

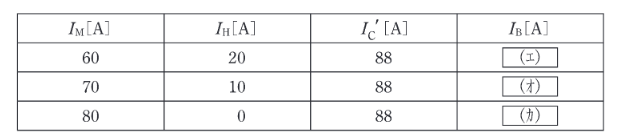

電気使用場所の低圧幹線の施設について、次の(a)及び(b)の問に答えよ。 次の表は、「電気設備技術基準の解釈」に基づき、低圧幹線に電動機等が接続される場合における電動機等の定格電流の合計値 \(I_M\) [A]と、他の電気使用機械器具の定格電流の合計値 \(I_H\) [A] と、これらに電気を供給する一つの低圧幹線に用いる電線の許容電流 \(I_C^{\prime} [A] \geqq\)、当該低圧幹線を保護する過電流遮断器の定格電流の最大値 \(I_B\) [A] を示したものである。ただし、需要率、力率等による修正はしないものとする。 | \(I_M\) [A] | \(I_H\) [A] | \(I_C^{\prime}\) [A] | \(I_B\) [A] | | :---: | :---: | :---: | :---: | | 60 | 20 | 88 | (エ) | | 70 | 10 | 88 | (オ) | | 80 | 0 | 88 | (カ) | 上記の表中の空白箇所(エ), (オ)及び(カ)に当てはまる組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。
