2020年度 電験3種 上期 - 理論 - 問2 電験3種 配点 5

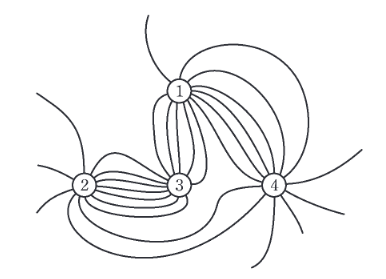

四本の十分に長い導体円柱①～④が互いに平行に保持されている。①～④は等しい直径を持ち、図の紙面を貫く方向に単位長さあたりの電気量 \(+Q\) [C/m]又は \(-Q\) [C/m] で均一に帯電している。ただし、\(Q>0\)とし、①の帯電電荷は正電荷とする。円柱の中心軸と垂直な面内の電気力線の様子を図に示す。ただし、電気力線の向きは示していない。このとき、①～④が帯びている単位長さあたりの電気量の組合せとして、正しいものを次の(1)～(5)のうちから一つ選べ。

• (1)

  ①: +Q, ②: +Q, ③: +Q, ④: +Q
• (2)

  ①: +Q, ②: +Q, ③: -Q, ④: -Q
• (3)

  ①: +Q, ②: -Q, ③: +Q, ④: +Q
• (4)

  ①: +Q, ②: -Q, ③: -Q, ④: -Q
• (5)

  ①: +Q, ②: +Q, ③: +Q, ④: -Q
