問題文
演算増幅器及びそれを用いた回路に関する記述として、誤っているものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
-
-
-
(4)

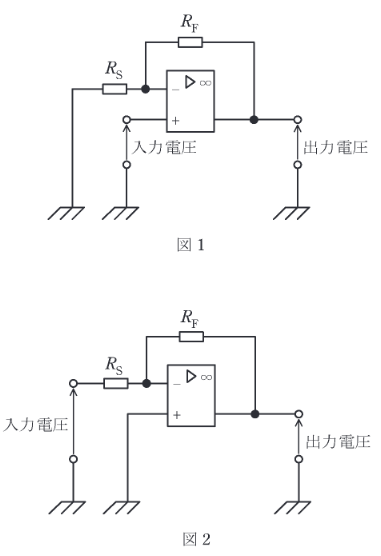

図1の回路は正相増幅回路、図2の回路は逆相増幅回路である。
-
(5)
図1の回路は、抵抗Rを0に(短絡)し、抵抗 \(R_F\) を \(\infty\Omega\)(開放)すると、ボルテージホロワである。
(1)〜(4)は、理想OPアンプの基本（電源が必要、入力インピーダンスが大きい、比較器用途、正相／逆相増幅の関係）と整合する。
(5)が誤り。図1をボルテージフォロワ（電圧利得1）にするには、帰還を直接かける必要があるため
- \(R_{\mathrm{F}}\) を \(0\ \Omega\)（短絡）
- \(R_{\mathrm{S}}\) を \(\infty\ \Omega\)（開放）
が正しい。逆に「\(R_{\mathrm{S}}\)短絡・\(R_{\mathrm{F}}\)開放」ではフォロワにならない。
