2020年度 電験3種 上期 - 理論 - 問13 2020年度 理論 問13

問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

演算増幅器及びそれを用いた回路に関する記述として、誤っているものを次の(1)～(5)のうちから一つ選べ。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

• (1)

  演算増幅器には電源が必要である。
• (2)

  演算増幅器の入力インピーダンスは、非常に大きい。
• (3)

  演算増幅器は比較器として用いられることがある。
• (4)

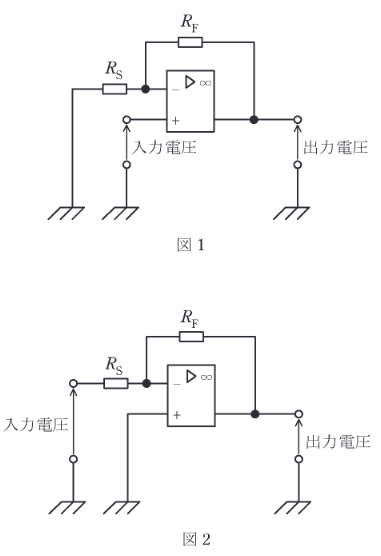

  図1の回路は正相増幅回路、図2の回路は逆相増幅回路である。
• (5)

  図1の回路は、抵抗Rを0に(短絡)し、抵抗 \(R_F\) を \(\infty\Omega\)(開放)すると、ボルテージホロワである。

選択肢を選ぶ

選択だけではまだ採点されません。

選んで採点
