問題文

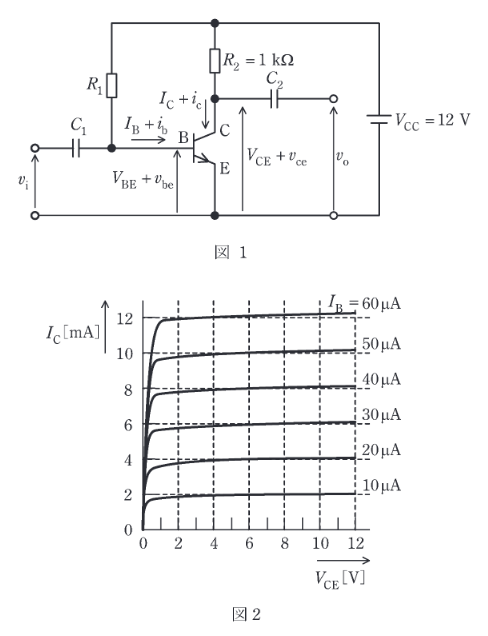

図1に示すエミッタ接地トランジスタ増幅回路について、次の(a)及び(b)の問に答えよ。
ただし、各定数は図および問題文中の通りとする。（\(V_{CC}=12\)V, \(R_2=1\)kΩ, 等）
図2はトランジスタの出力特性である。トランジスタの動作点を \(V_{CE}=\frac{1}{2}V_{CC}=6\) V に選ぶとき、動作点でのベース電流 \(I_B\) の値 [µA]として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
直流負荷線を引く。
\(V_{CE} = V_{CC} - I_C R_2\) より、\(V_{CE} = 12 - 1 \times I_C\) （\(I_C\)の単位はmA）。
動作点は \(V_{CE} = 6\) V なので、
\(6 = 12 - I_C\) より \(I_C = 6\) mA。
図2の特性曲線において、\(V_{CE}=6\) V、\(I_C=6\) mA の点を通るベース電流カーブを読み取ると、\(I_B = 30\) µA である。
