問題文
熱の伝導は電気の伝導によく似ている。下記は、電気系の量と熱系の量の対応表である。

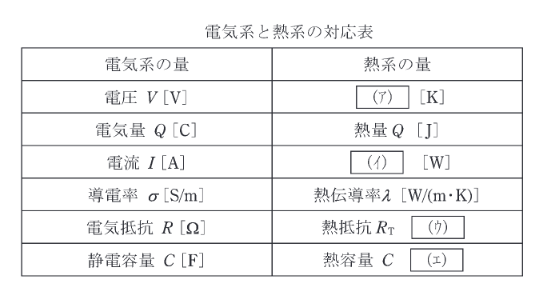

(電気系と熱系の対応表)
| 電気系の量 | 熱系の量 |
| :--- | :--- |
| 電圧 V [V] | (ア) [K] |
| 電気量 Q [C] | 熱量 Q [J] |
| 電流 I [A] | (イ) [W] |
| 導電率 [S/m] | 熱伝導率 [W/(m・K)] |
| 電気抵抗 R [Ω] | 熱抵抗 R_T (ウ) |
| 静電容量 C [F] | 熱容量 C (エ) |
上記の記述中の空白箇所(ア)〜(エ)に当てはまる組合せとして、正しいものを次の(1)〜(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
電気回路と熱回路のアナロジー（相似性）に関する問題です。
* 電圧（ポテンシャル差）に対応するのは **(ア) 温度差** です。
* 電流（流れ）に対応するのは **(イ) 熱流**（単位時間あたりの熱量、単位 W）です。
* 電気抵抗 \(R=V/I\) に対応する熱抵抗 \(R_T\) は、温度差を熱流で割ったもので、単位は \([\text{K}]/[\text{W}]\) 即ち **(ウ) [K/W]** です。
* 静電容量 \(C=Q/V\) に対応する熱容量 \(C\) は、熱量を温度差で割ったもので、単位は \([\text{J}]/[\text{K}]\) 即ち **(エ) [J/K]** です。
よって、(2)が正解です。
