2020年度 電験3種 上期 - 機械 - 問16(b) 電験3種 配点 5

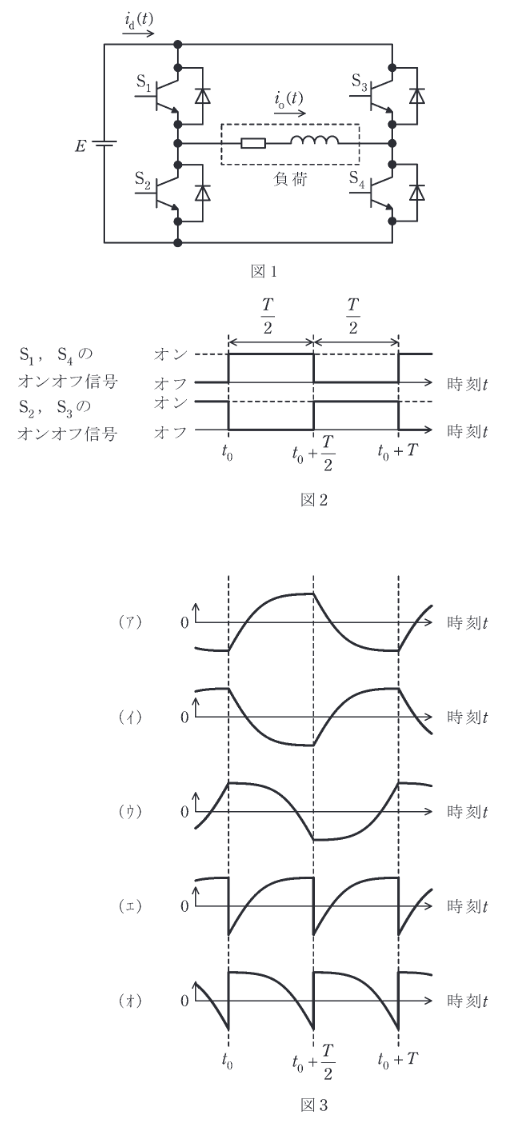

図1は、直流電圧源から単相インバータで誘導性負荷に交流を給電する基本回路を示す。負荷電流 \(i_o(t)\) と直流側電流 \(i_d(t)\) は図示する矢印の向きを正の方向として、次の(a)及び(b)の問に答えよ。 小問(a)のとき、負荷電流 \(i_o(t)\) の波形が図3の(ア)〜(ウ)、直流側電流 \(i_d(t)\) の波形が図3の(エ)、(オ)のいずれかに示されている。それらの波形の適切な組合せを次の(1)〜(5)のうちから一つ選べ。

• (1)

  と ::
• (2)

  と ::
• (3)

  と ::
• (4)

  と ::
• (5)

  と ::
