問題文

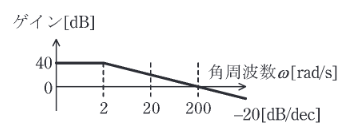

図は、ある周波数伝達関数 \(W(j\omega)\) のボード線図の一部であり、折れ線近似でゲイン特性を示している。次の(a)及び(b)の問に答えよ。
図のゲイン特性を示す周波数伝達関数として、最も適切なものを次の(1)〜(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
-
(1)
\(\dfrac{40}{1+j\omega}\)
-
(2)
\(\dfrac{40}{1+j0.005\omega}\)
-
(3)
\(\dfrac{100}{1+j\omega}\)
-
(4)
\(\dfrac{100}{1+j0.005\omega}\)
-
(5)
\(\dfrac{100}{1+j0.5\omega}\)
