2020年度 電験3種 上期 - 法規 - 問10 電験3種 配点 5

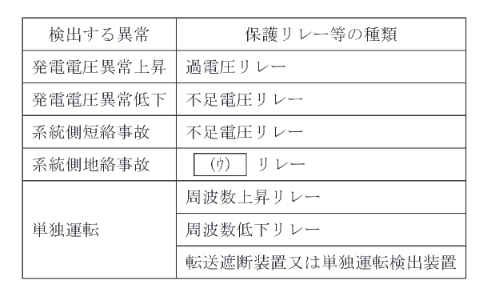

次の文章は、「電気設備技術基準の解釈」に基づく分散型電源の高圧連系時の系統連系用保護装置に関する記述である。 高圧の電力系統に分散型電源を連系する場合は、次により、異常時に分散型電源を自動的に解列するための装置を施設すること。 a) 次に掲げる異常を保護リレー等により検出し、分散型電源を自動的に解列すること。 ① 分散型電源の異常又は故障 ② 連系している電力系統の \( (\text{ア}) \) ③ 分散型電源の単独運転 b) \( (\text{イ}) \) が運用する電力系統において再閉路が行われる場合は、当該再閉路時に、分散型電源が当該電力系統から解列されていること。 c) 「逆変換装置を用いて連系する場合」において、「逆潮流有りの場合」の保護リレー等は、次によること。 表に規定する保護リレー等を受電点その他故障の検出が可能な場所に設置すること。 （表中：系統側地絡事故 → \( (\text{ウ}) \) リレー） 上記の記述中の空白箇所 \( (\text{ア}) \sim (\text{ウ}) \) に当てはまる組合せとして、正しいものを次の(1)~(5)のうちから一つ選べ。
