問題文

まず問題文だけに集中します。採点後に要点と解説へ進みます。

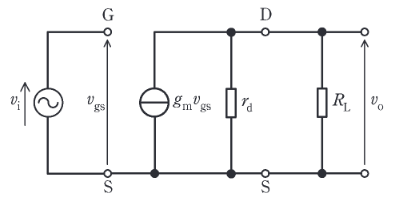

図は、電界効果トランジスタ (FET) を用いたソース接地増幅回路の簡易小信号交流等価回路である。この回路の電圧増幅度 \(A_{v}=\left| \dfrac{v_{o}}{v_{i}} \right|\) を近似する式として、正しいものを次の(1)～(5)のうちから一つ選べ。ただし、図中の S, G, D はそれぞれソース、ゲート、ドレインであり、\(v_{i}\) [V], \(v_{gs}\) [V], \(v_{o}\) [V] は各部の電圧, \(g_{m}\) [S] は FET の相互コンダクタンスである。また、抵抗 \(r_{d}\) [\(\Omega\)] は抵抗 \(R_{L}\) [\(\Omega\)] に比べて十分大きいものとする。

選択肢

選択後、下の採点ボタンで確認します。

1 選ぶ 2 採点 3 解説

(1)

\(g_{m}R_{L}\)
(2)

\(g_{m}r_{d}\)
(3)

\(g_{m}(R_{L}+r_{d})\)
(4)

\(\dfrac{g_{m}r_{d}}{R_{L}}\)
(5)

\(\dfrac{g_{m}R_{L}}{R_{L}+r_{d}}\)
