2021年度 電験3種 上期 - 理論 - 問15(a) 電験3種 配点 5

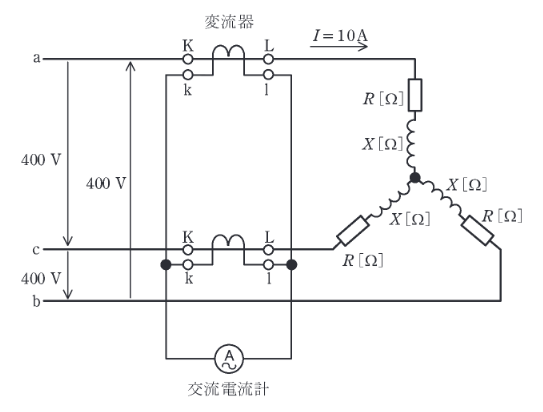

図のように、線間電圧 400 V の対称三相交流電源に抵抗 \(R\) [\(\Omega\)] と誘導性リアクタンス \(X\) [\(\Omega\)] からなる平衡三相負荷が接続されている。平衡三相負荷の全消費電力は 6 kW であり、これに線電流 \(I=10\) A が流れている。電源と負荷との間には、変流比 20:5 の変流器が a 相及び c 相に挿入され、これらの二次側が交流電流計を通して並列に接続されている。この回路について、次の(a)及び(b)の問に答えよ。

• (1)

  0
• (2)

  2.50
• (3)

  4.33
• (4)

  5.00
• (5)

  40.0
