問題文

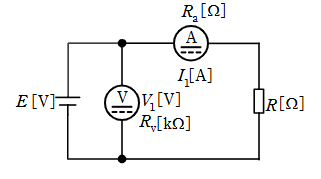

図のように、電源 \(E\) [V], 負荷抵抗 \(R\) [\(\Omega\)], 内部抵抗 \(R_{v}\) [k\(\Omega\)] の電圧計及び内部抵抗 \(R_{a}\) [\(\Omega\)] の電流計を接続した回路がある。この回路において、電圧計及び電流計の指示値がそれぞれ \(V_{1}\) [V], \(I_{1}\) [A] であるとき、次の(a)及び(b)の問に答えよ。ただし、電圧計と電流計の指示値の積を負荷抵抗 \(R\) [\(\Omega\)] の消費電力の測定値とする。
図はタップで拡大できます。
選択肢
-
(1)
\(\dfrac{V_{1}^{2}}{R_{a}}\)
-
(2)
\(\dfrac{V_{1}^{2}}{R_{a}}-I_{1}^{2}R_{a}\)
-
(3)
\(\dfrac{V_{1}^{2}}{R_{v}}+I_{1}^{2}R_{a}\)
-
-
(5)
\(I_{1}^{2}R_{a}-I_{1}^{2}R_{v}\)
