問題文

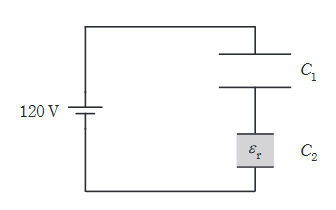

図のように直列に接続された二つの平行平板コンデンサに \( 120 \mathrm{V} \) の電圧が加わっている。コンデンサ \( C_1 \) の金属板間は真空であり、コンデンサ \( C_2 \) の金属板間には比誘電率 \( \varepsilon_r \) の誘電体が挿入されている。コンデンサ \( C_1 \)、\( C_2 \) の金属板間の距離は等しく、\( C_1 \) の金属板の面積は \( C_2 \) の2倍である。このとき、コンデンサ \( C_1 \) の両端の電圧が \( 80 \mathrm{V} \) であった。次の(a)及び(b)の問に答えよ。
ただし、コンデンサの端効果は無視できるものとする。
コンデンサ \( C_2 \) の誘電体の比誘電率の値として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
