2010年度 電験3種 上期 - 理論 - 問16(a) 電験3種 配点 5

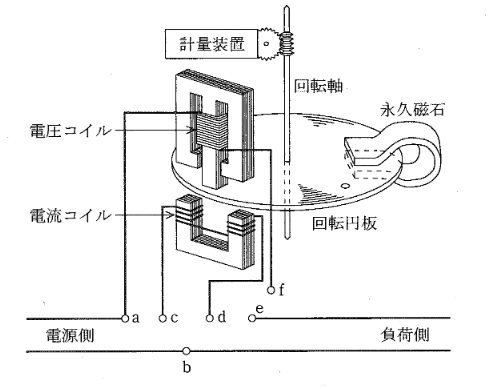

電力量計について、次の(a)及び(b)に答えよ。 次の文章は、交流の電力量計の原理について述べたものである。 計器の指針等を駆動するトルクを発生する動作原理により計器を分類すると、図に示した構造の電力量計の場合は、( ア ) に分類される。 この計器の回転円板が負荷の電力に比例するトルクで回転するように、図中の端子 a からfを ( イ ) のように接続して、負荷電圧を電圧コイルに加え、負荷電流を電流コイルに流す。その結果、コイルに生じる磁束による移動磁界と、回転円板上に生じる渦電流との電磁力の作用で回転円板は回転する。 一方、永久磁石により回転円板には速度に比例する ( ウ ) が生じ、負荷の電力に比例する速度で回転円板は回転を続ける。したがって、計量装置でその回転数をある時間計量すると、その値は同時間中に消費された電力量を表す。
