2022年度 電験3種 下期 - 機械 - 問16(b) 電験3種 配点 5

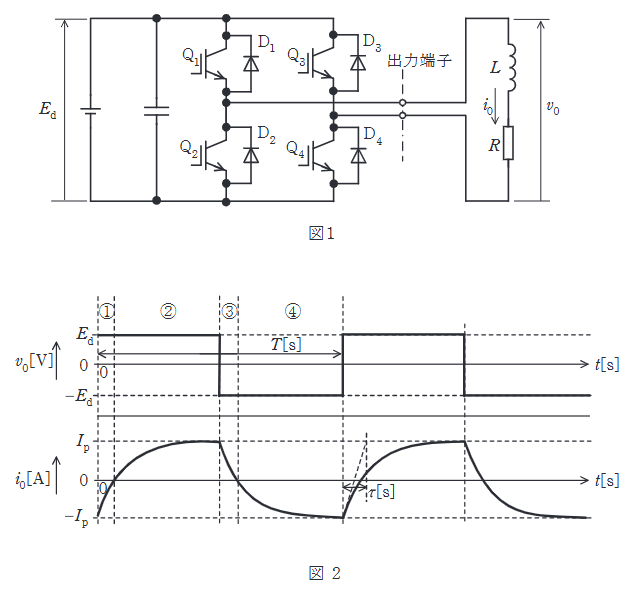

図1は、IGBTを用いた単相ブリッジ接続の電圧形インバータを示す。直流電圧 \(E_{d}\) [V]は、一定値と見なせる。出力端子には、インダクタンス \(L\) [H]で抵抗値 \(R\) [\(\Omega\)]の誘導性負荷が接続されている。この電圧形インバータの出力電圧 \(v_{0}\)、出力電流 \(i_{0}\) が図2のようになった。インバータの動作モードを図2に示す①~④として本モードは周期 \(T\) [s] で繰り返されるものとする。なお、上下スイッチの短絡を防ぐデッドタイムは考慮しない。 次の(a)及び(b)の問に答えよ。 電源電圧 \(E_{d}\) が100V、インダクタンス \(L\) を2mHとし、抵抗 \(R\) を1\(\Omega\)とすると、区間①②の電流は \(-I_{p}\) [A] から \(I_{p}\) [A] まで時定数 \(\tau\) [s]で増加する。\(\tau\) に最も近い値を次の(1)~(5)のうちから一つ選べ。
