2023年度 電験3種 上期 - 法規 - 問12(b) 2023年度 上期 法規 問12(b)

この問題では、低圧側の対地静電容量を通る漏れ電流と、人体抵抗を通る電流を等価的に整理します。

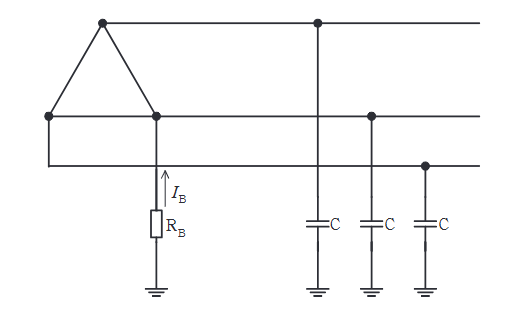

低圧側（非接地方式、ただし1端子B種接地）の対地静電容量を通じた漏れ電流を求めます。
200V三相3線式で、1端子が接地されている場合、他の2相の対地電圧は線間電圧相当（200V）になります。
対地充電電流の合計値 \(I\) は、以下の式で求められます（\(V\)は線間電圧）。
\[ I = \sqrt{3} \omega C V \]
\[ I = \sqrt{3} \times (2\pi \times 50) \times (0.1 \times 10^{-6}) \times 200 \]
\[ I \approx 1.732 \times 314.16 \times 2 \times 10^{-5} \]
\[ I \approx 10.88 \times 10^{-3} \text{ A} \approx 11 \text{ mA} \]
\(R_B\) (100\(\Omega\)) は静電容量のインピーダンス（約30k\(\Omega\)）に対して十分に小さいため、電流値はほぼ静電容量で決まります。
よって正解は(1)です。接地設備の保安では、接地抵抗値だけでなく、非接地低圧回路の対地静電容量を通る電流も感電電流の評価に効きます。
