問題文

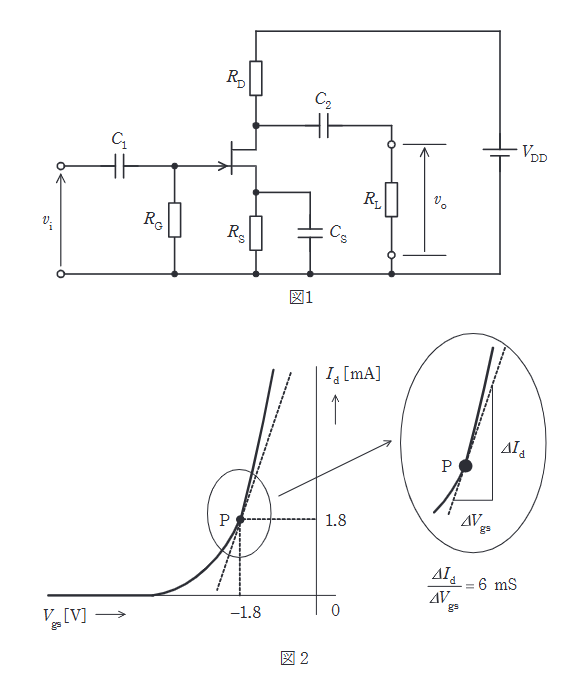

図1は、飽和領域で動作する接合形FETを用いた増幅回路を示し、図中の \(v_{i}\) 並びに \(v_{o}\) はそれぞれ、入力と出力の小信号交流電圧 \(\mathrm{[V]}\) を表す。また、図2は、その増幅回路で使用するFETのゲートーソース間電圧 \(V_{gs} \mathrm{[V]}\) に対するドレーン電流 \(I_{d} \mathrm{[mA]}\) の特性を示している。抵抗 \(R_{G}=1 \mathrm{M\Omega}\)、\(R_{D}=5 \mathrm{k\Omega}\)、\(R_{L}=2.5 \mathrm{k\Omega}\)、直流電源電圧 \(V_{DD}=20 \mathrm{V}\) とするとき、次の(a)及び(b)の問に答えよ。
(選択問題)
FETの動作点が図2の点Pとなる抵抗 \(R_{S}\) の値 \(\mathrm{[k\Omega]}\) として、最も近いものを次の(1)～(5)のうちから一つ選べ。
図はタップで拡大できます。
選択肢
