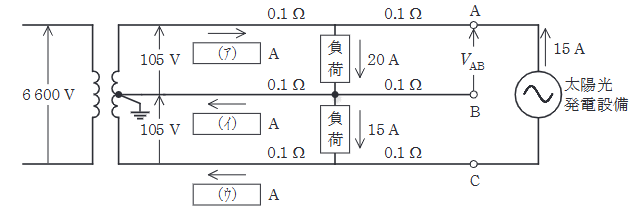

図のような単相3線式配電線路がある。系統の中間点に図のとおり負荷が接続されており、末端のAC間に太陽光発電設備が逆変換装置を介して接続されている。各部の電圧及び電流が図に示された値であるとき、次の(a)及び(b)の問に答えよ。 ただし、図示していないインピーダンスは無視するとともに、線路のインピーダンスは抵抗であり、負荷の力率は1、太陽光発電設備は発電出力電流(交流側)15A, 力率1で一定とする。 図中AB間の端子電圧 \(V_{AB}\) の値 [V] として、最も近いものを次の(1)～(5)のうちから一つ選べ。
