要点
正解は(1)。チョッパの基本関係式とデューティ比の意味を使って求める問題です。小問ごとに使う式と条件を切り分けて考えると整理しやすいです。復習では、図から読む量と式で求める量を分けて言い直せるか確認すると定着しやすいです。
詳細解説
この問題の論点は、機器の基本原理と代表式を条件に合わせて使えるかという点です。最初に問題文の条件を固定し、どの式や用語で判定するかを決めると全体が追いやすくなります。

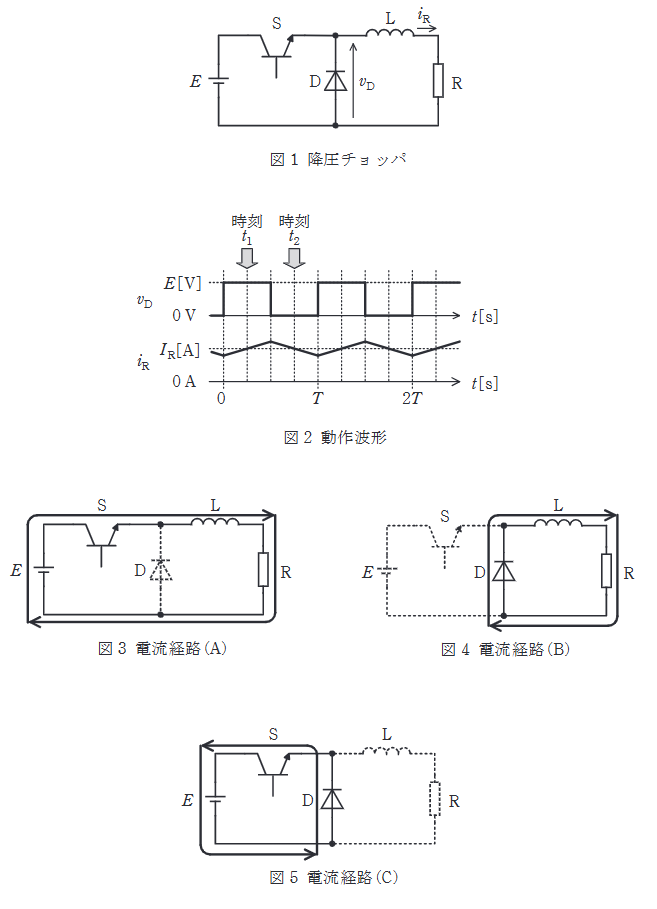

時刻 \(t_1\) では、図2よりダイオード電圧 \(v_D\) が \(E\) となっています。これはスイッチSがONしており、ダイオードに逆電圧がかかっている状態です。電流は 電源 \(\to\) S \(\to\) L \(\to\) R と流れます（経路A）。
時刻 \(t_2\) では、\(v_D\) が 0V となっています。これはスイッチSがOFFし、ダイオードDが導通（還流）している状態です。電流は L \(\to\) R \(\to\) D と流れます（経路B）。
小問がある場合は、途中結果をそのまま次に使えるか、条件が切り替わっていないかを確認してから進めると崩れにくいです。
類題では、まず基本式の意味を確認し、与えられた条件がどの項に効くかを順に追うのが近道です。
図や特性から判断する問題では、どの区間の傾き、交点、波形の位置を根拠にするかを先に固定すると、選択肢を機械的に切り分けやすくなります。
数値問題では、使う式を一つに決めてから代入値の根拠を明示すると、近い値の選択肢でも取り違えにくくなります。
